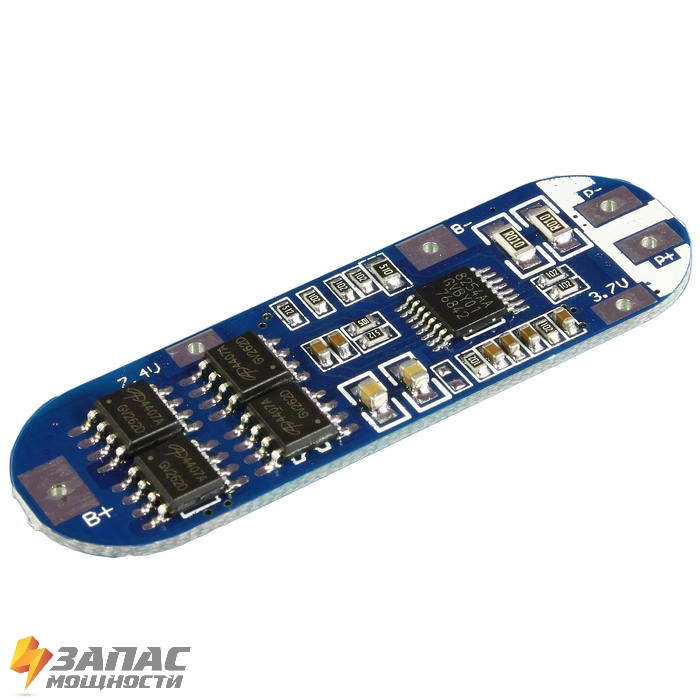

Контроллер заряда-разряда (PCM) для Li-Ion батареи 11,1В 4А XZD-3S-1550

Контроллер заряда-разряда (PCM) для Li-Ion батареи 11,1В 4А XZD-3S-1550

Артикул: 0292

Номинальное напряжение: 11,1В  Номинальный рабочий ток: 4 - 5А Защита от перезаряда/переразряда/перегрузки


325 руб.

Технические характеристики

Модель: XZD-3S-1550
Количество последовательно-соединенных Li-Ion АКБ: 3шт
Номинальное выходное напряжение: 11,1В
Максимальное выходное напряжение: 12,6В
Минимальное выходное напряжение: 7,5В
Напряжение перезаряда ячейки (VCU): 4,275±0,025В
Напряжение переразряда (VDD): 2,3±0,1В
Номинальный рабочий ток: 4А - 5А
Пороговое значение тока (IEC): 10А - 18А
Защита от перезаряда
Защита от переразряда
Защита от КЗ
Размеры,мм: 15 х 50 х 2.62
Вес, гр: 3

Контроллер:  S-8254А
Даташит на  S-8254А

Контроль напряжения на каждой из ячеек:
    При выходе напряжения на какой-либо из ячеек за пороговые значения вся батарея автоматически отключается.
Контроль по току:
    При превышении током нагрузки пороговых значений вся батарея автоматически отключается.

Описание выводов:

" B- " - общий минус батареи
" 3,7V " - +3,7В
7,4V" - +7,4В
" B+ " - общий плюс батареи
" P- " - минус нагрузки (зарядного устройства)
" P+ " - плюс нагрузки (зарядного устройства)

  • Артикул:0292
  • Балансир:Нет
  • Поддержка терморезистора:Нет
  • Номинальное напряжение:11,1В (3S)
  • Напряжение зарядки, В:12,6 (CC/CV)
  • Максимальный ток заряда, А:5
  • Максимальный ток разряда, А:5
  • Напряжение перезаряда, В:4,275 ± 0,025
  • Время срабатывания защиты перезаряда, с:0,5 - 2
  • Напряжение сброса защиты, В:4,15 ± 0,1
  • Напряжение переразряда, В:2,3 ± 0,1
  • Время срабатывания защиты переразряда, мс:500 - 1500
  • Напряжение сброса защиты, В:3,0 ± 0.1
  • Защита по току, А:10
  • Сброс защиты по току:Отключение нагрузки
  • Защита от короткого замыкания:Есть
  • Сброс защиты от "КЗ":Отключение нагрузки
  • Температура эксплуатации, °С:-40 ... +85
  • Температура хранения, °С:-40 ... +60
  • Размеры, мм:15 х 50 х 2.62
  • Вес, гр:11
  • Гарантия, м.:б/г
