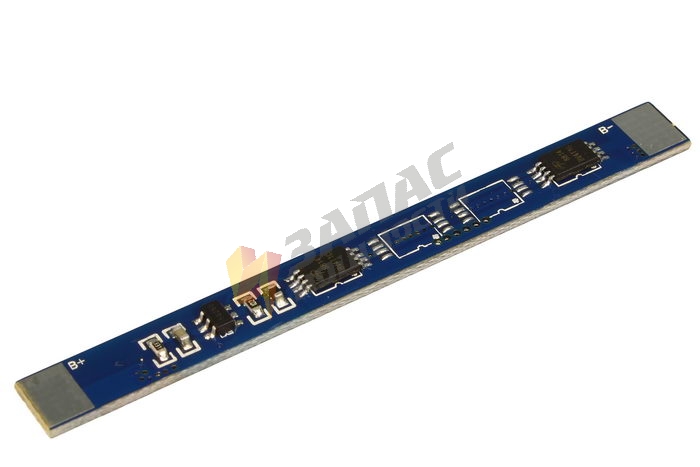

Контроллер заряда-разряда (PCM) для Li-Ion батареи 3,7В 4A PCM-YH10A-V2

Контроллер заряда-разряда (PCM) для Li-Ion батареи 3,7В 4A PCM-YH10A-V2

Артикул: 0341

Номинальное напряжение: 3,7В  Номинальный рабочий ток: 3-4А  Защита от перезаряда/переразряда/перегрузки


135 руб.

Технические характеристики

Модель: PCM YH10A-V2
Количество последовательно-соединенных Li-Ion АКБ: 1шт
Номинальное напряжение: 3,7В
Напряжение заряда: 4,25В
Номинальный ток разряда: 3-4А
Максимальный ток заряда: 3-4А
Напряжение перезаряда ячейки (VCU): 4,25±0,025В
Время срабатывания защиты: 0,7-1,35с
Напряжение возобновления заряда: 4,05±0,05В
Напряжение переразряда (VDD): 2,4±0,062В
Время срабатывания защиты: 89-167мс
Напряжение возобновления разряда: 3,0±0,1В
Пороговое значение тока (IEC): 8±2А
Сброс защиты: отключение нагрузки
Защита от КЗ:
Время срабатывания защиты: 8-16мс
Сброс защиты: отключение нагрузки
Температура использования: -40°С ... +85°С
Размеры,мм: 62 х 6 х 2,3мм
Вес, гр: 2

Особенности:

- Контроль напряжения на ячейке
    При выходе напряжения на ячейке за пороговые значения вся батарея автоматически отключается.

- Контроль по току
    При превышении током нагрузки пороговых значений вся батарея автоматически отключается.

Описание выводов:

" B- " - общий минус батареи
" B+ " - общий плюс батареи
" P- " - минус нагрузки (зарядного устройства)
" P+ " - плюс нагрузки (зарядного устройства)



  • Артикул:0341
  • Балансир:Нет
  • Поддержка терморезистора:Нет
  • Номинальное напряжение:3,7В (1S)
  • Напряжение зарядки, В:4,2 (CC/CV)
  • Максимальный ток заряда, А:4
  • Максимальный ток разряда, А:4
  • Напряжение перезаряда, В:4,25 ± 0,025
  • Время срабатывания защиты перезаряда, с:0,7 - 1,35
  • Напряжение сброса защиты, В:4,05 ± 0,05
  • Напряжение переразряда, В:2,4 ± 0,62
  • Время срабатывания защиты переразряда, мс:89 - 167
  • Напряжение сброса защиты, В:3,0 ± 0.1
  • Защита по току, А:8 ± 2
  • Время срабатывания защиты по току, мс:5 - 60
  • Сброс защиты по току:Отключение нагрузки
  • Защита от короткого замыкания:Есть
  • Сброс защиты от "КЗ":Отключение нагрузки
  • Температура эксплуатации, °С:-40 ... +85
  • Температура хранения, °С:-40 ... +60
  • Размеры, мм:62 х 6 х 2,3
  • Вес, гр:11
  • Гарантия, м.:б/г
Страницы: 1 2 След.
0
Guest
Мне пришли не рабочии
0
0
Guest
Подлючил 5,2в на выходе 5,2в в чем дело?
0
0
admin
"Не рабочих" нет. Все платы защиты проверяются. Что такое "5,2В" и куда вы их подключили?
0
0
Guest
На выводы зарядного устройства подключил 5.2 вольта, на выходе в-,в+ ничего не изменилось 5.2 вольта. Разве напряжение не должно на выходе быть 4.25 вольта?
0
0
Guest
каков вердикт?
0
0
Магазин Москва
На контакты P+ и P- следует подавать напряжение заряда (зарядное устройство), которое для 1S должно составлять 4,2+-0,05В
При этом, на контактах B+ и B-, при подключенном Li-Ion аккумуляторе, напряжение будет ограничиваться в пределах 2,5В - 4,2+-0,05В.
При превышении напряжении на Li-Ion ячейках выше чем 4,2+-0,05В контакты B+ и B- будут обесточены.
Задача PCM в отключении Li-Ion аккумулятора при выходе напряжения на нем за пределы определенных значений. PCM не является стабилизатором напряжения.
0
0
Guest
тоесть если на P+ и Р- подать скажем 5 вольт, то на В+ и В- так и должно остатся 5 вольт или все же на В+ и В- должно быть 4,2+-0,05В
0
0
admin
Если вы подсоедините аккумулятор там не будет 5В
0
0
Guest
Все круто
0
0
Guest
а В+и В- полностью выключаются при полном заряде?
