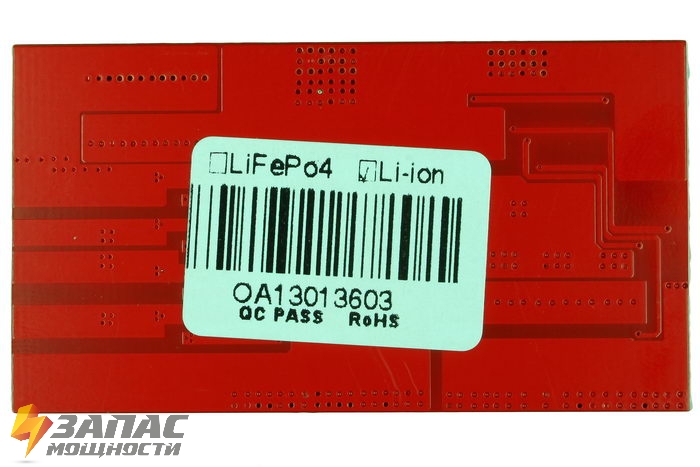

Контроллер заряда-разряда (PCM) для Li-Ion батареи 11,1/14,8В 16A с балансиром HCX-D177

Контроллер заряда-разряда (PCM) для Li-Ion батареи 11,1/14,8В 16A с балансиром HCX-D177

Артикул: 2646

Номинальное напряжение: 14,8В/11,1В (настраивается) Номинальный рабочий ток: 16А Защита от перезаряда/переразряда/перегрузки Балансир


1 240 руб.




Особенности:

-Балансир: Плата контроля HCX-D177 для 3S/4S Li-Ion батареи имеет встроенную функцию балансира. При этом, в процессе заряда батареи, напряжение на кажой из ячеек выравнивается до значения 4,2В.
Для того, чтобы воспользоваться функцией выравнивания напряжения вам необходимо выдержать батарею под напряжением 12,6/16,8В не менее 60 - 120 мин после окончания активной фазы зарядки батареи. Для работы балансира важно, чтобы напряжение было не выше 12,6 / 16,8В: при превышении этих напряжений контроллер встанет в состоянии защиты и балансировка аккумуляторов производиться не будет

-Контроль напряжения на каждой из ячеек: При выходе напряжения на какой-либо из ячеек за пороговые значения вся батарея автоматически отключается.

-Контроль по току: При превышении током нагрузки пороговых значений вся батарея автоматически отключается.

- Возможность работы c батареями 3S (3 последовательных аккумулятора) Контроллер HCX-D177 имеет 100% совместимость с Li-Ion батареями 3S (11,1В). Для переключения контроллера в режим 3S необходимо перемкнуть контакты R8, а резистор R7 переместить на R11 (R7, при этом, остается разорванным) и площадку "В1" замкнуть на площадку "В-"

Описание выводов:

 Режим 4S:     Режим 3S:
" B- " - общий минус батареи
" B1 " - +3,7В
" B2 " - +7,4В
" B3 " - +11,1В
" B+ " - общий плюс батареи
" P- " - минус нагрузки (зарядного устройства)
" P+ " - плюс нагрузки (зарядного устройства)
" B- " - общий минус батареи
" B1 " - замкнуть на В-
" B2 " - +3,7В
" B3 " - +7,4В
" B+ " - общий плюс батареи
" P- " - минус нагрузки (зарядного устройства)
" P+ " - плюс нагрузки (зарядного устройства)



  • Артикул:2646
  • Балансир:Да
  • Номинальное напряжение:11,1В (3S) / 14,8В (4S)
  • Напряжение зарядки, В:12,6 (CC/CV) / 16,8 (CC/CV)
  • Напряжение балансировки на каждую ячейку, В:4,20±0,025
  • Ток балансировки на каждую ячейку, мА:84±5
  • Ток потребления, мкА:≤20
  • Максимальный ток заряда, А:16
  • Максимальный ток разряда, А:16
  • Напряжение перезаряда, В:4,25±0,05
  • Время срабатывания защиты перезаряда, с:0,5 - 2,0
  • Напряжение сброса защиты, В:4,05±0,1
  • Напряжение переразряда, В:2,50±0,1
  • Время срабатывания защиты переразряда, мс:5 - 20
  • Напряжение сброса защиты, В:3,0±0,1
  • Защита по току, А:40±10
  • Время срабатывания защиты по току, мс:5 - 20
  • Сброс защиты по току:Отключение нагрузки
  • Защита от короткого замыкания:Есть
  • Время срабатывания защиты от "КЗ", мкс:200 - 500
  • Сброс защиты от "КЗ":Снятие нагрузки
  • Температура эксплуатации, °С:-40 ... +85
  • Температура хранения, °С:-20 ... +125
  • Размеры, мм:68 x 37 x 5
  • Вес, гр:11
  • Гарантия, м.:б/г
Страницы: 1 2 След.
0
Николай
Какую разницу между банками он способен выровнять? Если разница между банками 1 вольт?
0
0
admin
Цитата
Какую разницу между банками он способен выровнять? Если разница между банками 1 вольт?
Может, только ждать придется долго. Ток балансировки: 84мА
0
0
Роман
>Напряжение зарядки, В:12,6 (CC/CV) / 16,8 (CC/CV)
Брал у Вас эту железку и не могу понять, насколько точным должно быть напряжение зарядки? 16.8 и хоть убейся ?
Спасибо!
0
0
admin
При меньшем напряжении аккумуляторы будут недозаряжаться. При большем, во-первых, вы увеличиваете ток, проходящий по цепи, во-вторых, вместо того, чтобы заряжаться малым током в конце процесса заряда, у вас контроллер уйдет в защиту по напряжению. Так как ячейки допускают напряжение 4,25В, то максимальное напряжение вашего ЗУ должно быть не более 17В
0
0
Роман
Ясно. Данная плата - балансир и не имеет функции стабилизации зарядного напряжения :( Недоработка. На данную плату напрашивается еще 1 вывод для зарядки (доп стабилизатор). Это дало бы возможность увеличить диапазон входного напряжения..... Условно 17-20в.
0
0
Александр
Добрый день. В характеристиках указана возможность индикации, какая и как подключать?
Второй вопрос: Как определить, от чего сработала защита? По току или от просадки напряжения на ячейках?
0
0
Guest
Сделал сборку для шуруповерта,но при подаче нагрузки на Р контактах пропадает напряжение. При зарядке появляются до следующего пуска. 'В' контакты крутят. Потребление 4ампера. 'Р' не оживают до след зарядки-толчка
0
0
admin
По опыту могу сказать, что в 99% шуруповертов при старте потребляют ток >20A. Даже ПЗ HCX-D123 бывает не достаточно,- срабатывает ограничение по току. Просто вы неверно выбрали комплектующие для ваших задач.
0
0
delovyoru
напряжение на "Р" не восстанавливается после пуска.
0
0
Guest
Собрал схему для шуруповерта.при мягком пуске крутит, а при нагрузке стопорит и больше не пускается. Но достаточно при нажатой кнопке крутануть голову, пускается до следующей нагрузке. Объясните физику процесса. Может мощи много, но почему она не восстанавливается, а требуется толчок?
