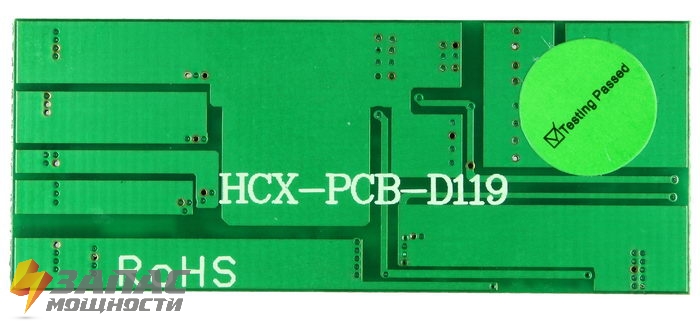

Контроллер заряда-разряда (PCM) для Li-Ion батареи 11,1/14,8В 8A с балансиром HCX-D119

Контроллер заряда-разряда (PCM) для Li-Ion батареи 11,1/14,8В 8A с балансиром HCX-D119

Артикул: 1543

Номинальное напряжение: 14,8В/11,1В (настраивается) Номинальный рабочий ток: 8А Защита от перезаряда/переразряда/перегрузки Балансир


450 руб.





Особенности:

-Балансир: Плата контроля HCX-D119 для 3S/4S Li-Ion батареи имеет встроенную функцию балансира. При этом, в процессе заряда батареи, напряжение на кажой из ячеек выравнивается до значения 4,2В.
Для того, чтобы воспользоваться функцией выравнивания напряжения вам необходимо выдержать батарею под напряжением 12,6/16,8В не менее 60 - 120 мин после окончания активной фазы зарядки батареи. Для работы балансира важно, чтобы напряжение было не выше 12,6 / 16,8В: при превышении этих напряжений контроллер встанет в состоянии защиты и балансировка аккумуляторов производиться не будет

-Контроль напряжения на каждой из ячеек: При выходе напряжения на какой-либо из ячеек за пороговые значения вся батарея автоматически отключается.

-Контроль по току: При превышении током нагрузки пороговых значений вся батарея автоматически отключается.

- Возможность работы c батареями 3S (3 последовательных аккумулятора) Контроллер HCX-D119 имеет 100% совместимость с Li-Ion батареями 3S (11,1В). Для переключения контроллера в режим 3S необходимо перемкнуть контакты R8, а резистор R7 переместить на R11 (R7, при этом, остается разорванным) и площадку "B1" замкнуть на площадку "B-"


Описание выводов:

 Режим 4S:     Режим 3S:
" B- " - общий минус батареи
" B1 " - +3,7В
" B2 " - +7,4В
" B3 " - +11,1В
" B+ " - общий плюс батареи
" P- " - минус нагрузки (зарядного устройства)
" P+ " - плюс нагрузки (зарядного устройства)
" B- " - общий минус батареи
" B1 " - закоротить на "B-"
" B2 " - +3,7В
" B3 " - +7,4В
" B+ " - общий плюс батареи
" P- " - минус нагрузки (зарядного устройства)
" P+ " - плюс нагрузки (зарядного устройства)

  • Артикул:1543
  • Балансир:Да
  • Номинальное напряжение:11,1В (3S) / 14,8В (4S)
  • Напряжение зарядки, В:12,6 (CC/CV) / 16,8 (CC/CV)
  • Напряжение балансировки на каждую ячейку, В:4,20±0,025
  • Ток балансировки на каждую ячейку, мА:42±5
  • Ток потребления, мкА:≤20
  • Максимальный ток заряда, А:8
  • Максимальный ток разряда, А:8
  • Напряжение перезаряда, В:4,25±0,05
  • Время срабатывания защиты перезаряда, с:0,5 - 2,0
  • Напряжение сброса защиты, В:4,05±0,1
  • Напряжение переразряда, В:2,50±0,1
  • Время срабатывания защиты переразряда, мс:5 - 20
  • Напряжение сброса защиты, В:3,0±0,1
  • Защита по току, А:20
  • Время срабатывания защиты по току, мс:5 - 60
  • Сброс защиты по току:Отключение нагрузки
  • Защита от короткого замыкания:Есть
  • Время срабатывания защиты от "КЗ", мкс:200 - 500
  • Сброс защиты от "КЗ":Снятие нагрузки
  • Температура эксплуатации, °С:-40 ... +85
  • Температура хранения, °С:-20 ... +125
  • Размеры, мм:50 x 20 x 3
  • Вес, гр:11
  • Гарантия, м.:б/г
Страницы: 1 2 След.
0
Сергей Коротков
Плата плохая, аккумы взорвались.
0
0
Guest
[I]Возможность работы c батареями 3S. Если сделать только то, что указано в инструкции в описании платы, то функция балансировки на первой банке не работает.[/I]
0
0
admin
В производстве было использовано свыше 1000 этих плат. Ни одного случая брака. Может быть дело не в плате? :)
0
0
Guest
Эта плата подойдет в качестве платы контроля заряда/защиты для аккумуляторов шуруповерта на 14,8 вольт?
0
0
admin
Если в вашем шуруповерте ток не превышает 8А, то подойдет.
Но ток у вас, скорее всего, гораздо больше. Поэтому возьмите лучше http://www.zapas-m.ru/shop/UID_kontroller_zaryada_razryada_pcm_dlya_li_ion_bata­rei_11_1_14_8v_25a_s_balansirom_hcx_d180.html
0
0
Guest
В производстве было использовано свыше 1000 этих плат. Ни одного случая брака. Может быть дело не в плате? :)

Не в плате, а в инструкции. Она не полная для 3S. Из нашего опыта, не хватает перемычки R23-C10. Так что, если 1000 плат устанавливали в конфигурации 3S, то батареи отработают "не идеально"
0
0
GuestВячеслав
Интересно, как именно продавцы данной платы представляют себе ее ДОРАБОТКУ под акк 3S??? Она создана роботом и даже такой же робот уже не сможет внести в нее какие-либо изменения. Я "купился" на описание , а получилось, что просто выбросил деньги. ЭТА плата подходит (возможно, сам не пробовал) ТОЛЬКО для акков 4S.
0
0
alexdarktech
Пробовал для доработки под 3s, на кз защита работает, балансиры тоже, на перезаряд пока не тестил должно быть все норм по даташиту контроллер позволяет в режиме 3s работать.
Походу инструкция не полная еще надо замкнуть вывод b1 на b- иначе балансир первой банки в воздухе оказывается соответственно не работает.
0
0
alexdarktech
Проверил защиту от перезаряда и снял небольшой обзор, все работает прекрасно, переделывается в 3s режим без проблем, параметры соответствуют заявленным, отличный контроллер!
https://www.youtube.com/watch?v=9BSPKlx4BCE&feature=youtu.be
0
0
admin
Здравствуйте.

Спасибо за подробный обзор. Добавили уточнение про то, что надо замкнуть B1 на B- в описание товара.
