Сборка Power Bank`а из набора HCX-H078 и Li-Ion аккумуляторов SANYO UR16650ZTA - Запас Мощности
Мы уже рассматривали сборку PowerBank`а из корпуса с контроллером HCX-H284 и четырех Li-Ion аккумуляторов 18650 Panasonic NCR18650B 3400мач

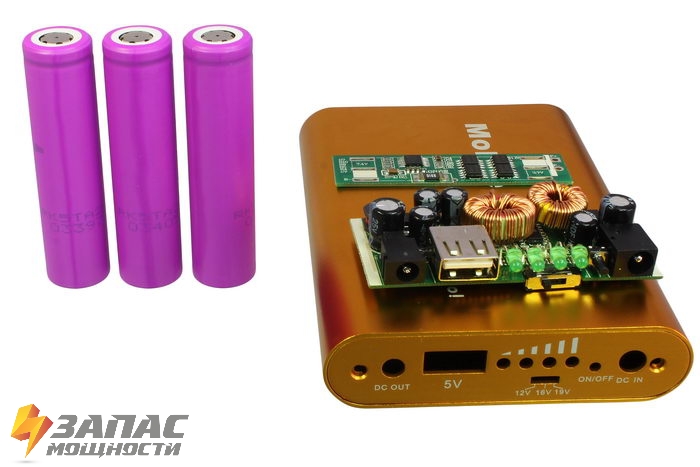

Сегодня мы рассмотрим сборку Power Bank`а из 11,1В литиевой батареи, состоящей из трех оригинальных литиевых аккумуляторов типоразмера 16650 SANYO UR16650ZTA емкостью 2500мАч и корпуса с контроллером модели HCX-H078.
Преобразователь HCX-H078 имеет стабилизированные выходы 12В, 16В и 19В выход с максимальным током нагрузки 3,5А и 5ти вольтовый USB разъем с максимальным током 1А. В качестве зарядки для нашего Power Bank можно использовать любой блок питания 15-20В с штыревым разъемом размера 5,5 х 2,5 мм., что позволяет использовать Power Bank HCX-H078 в качестве буферной батареи с стабилизированными выходами для солнечных панелей.
Принцип работы нашего Power Bank следующий:
С аккумуляторной сборки из 3ех последовательно-соединенных (3S) Li-Ion аккумуляторов мы получаем номинальное напряжение 11,1В. Точнее, это напряжение, в процессе работы, будет меняться от 12,6В (полностью заряженная батарея) до 9В (полностью разряженная). Непосредственно к аккумуляторам подключается плата защиты PCM. Плата защиты будет контролировать эти верхние и нижние напряжения, не позволяя ему выйти за крайние значения и оберегая литиевые ячейки от перезаряда и переразряда.
С платы защиты напряжение подается на вход понижающего DC-DC преобразователя, который и превращает наши 11,1 - 9В с аккумуляторов в стабилизированные 12В, 16В, 19В и 5В.
При зарядке аккумуляторов напряжение 15-20В с входа DC In стабилизатора преобразуются в 12,6В необходимые для заряда 3S Li-Ion аккумуляторной батареи. В качестве зарядного устройства для нашего Power Bank можно применять солнечную панель с выходным напряжением 14-20В или любой стабилизированный источник питания с напряжением в этом диапазоне, например как зарядное устройство для 4S Li-ion батарей
Процесс сборки:

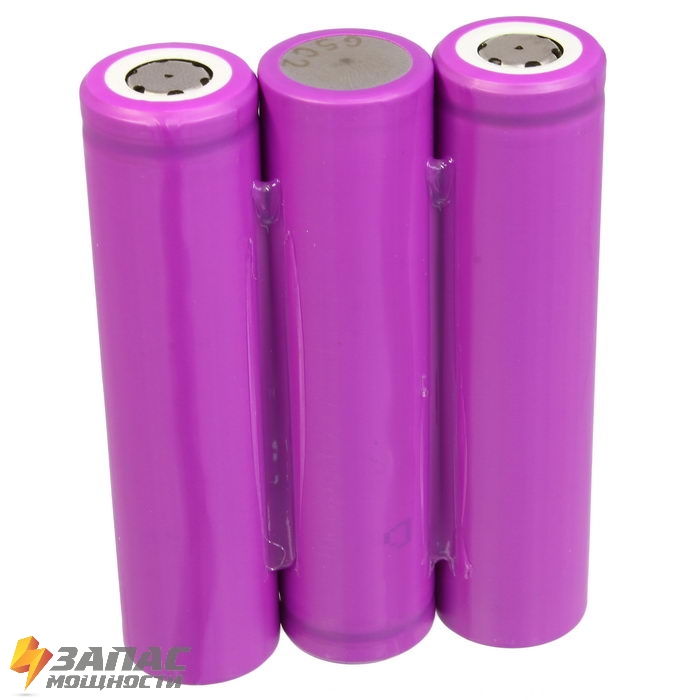

1. Склеиваем при помощи термоклея батарею из трех Li-Ion аккумуляторов 16650 SANYO UR16650ZTA. Термоклей лучше использовать с низкой температурой плавления для исключения локального перегрева аккумуляторов. Обращаем внимание на качество клеевых швов- они не должны выступать за габариты батареи иначе она просто не влезет в корпус.

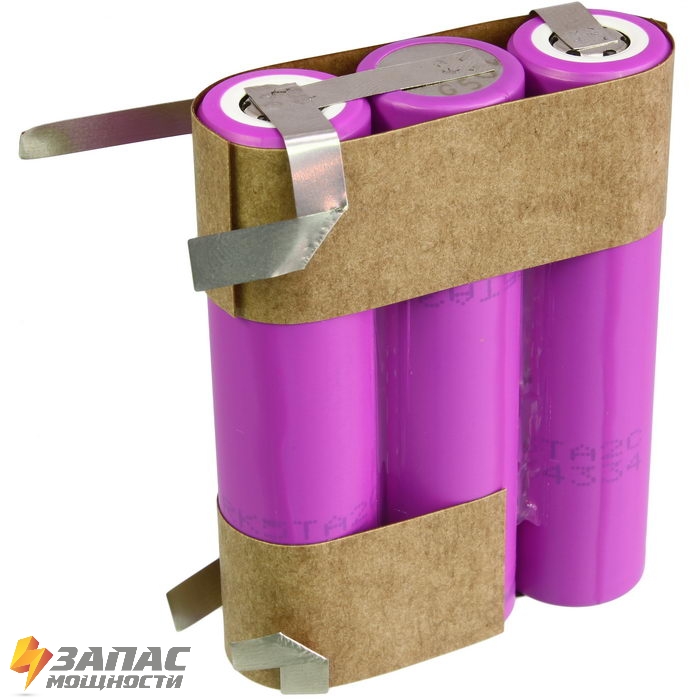

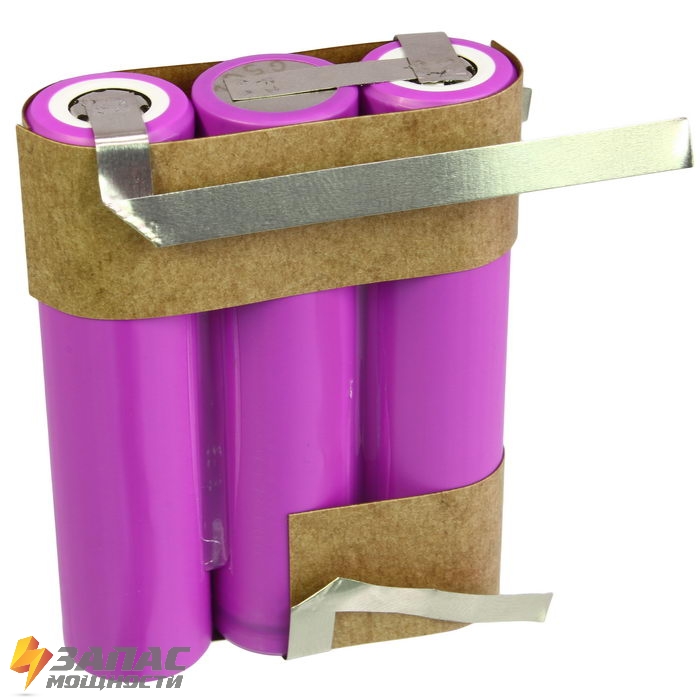

2. Свариваем Li-Ion ячейки в 3S батарею при помощи никелевой ленты 5х0,127мм и сварочного станка для контактной сварки. Паять Li-Ion аккумуляторы не рекомендуется из-за того, что они боятся перегрева, что может сильно уменьшить их ресурс. Так как токи в нашей батареи будут в пределах 3-4 ампер такой толщины ленты будет более чем достаточно. Сразу формируем выводы всех напряжений для последующей пайки к контрольным контактам на плате PCM.

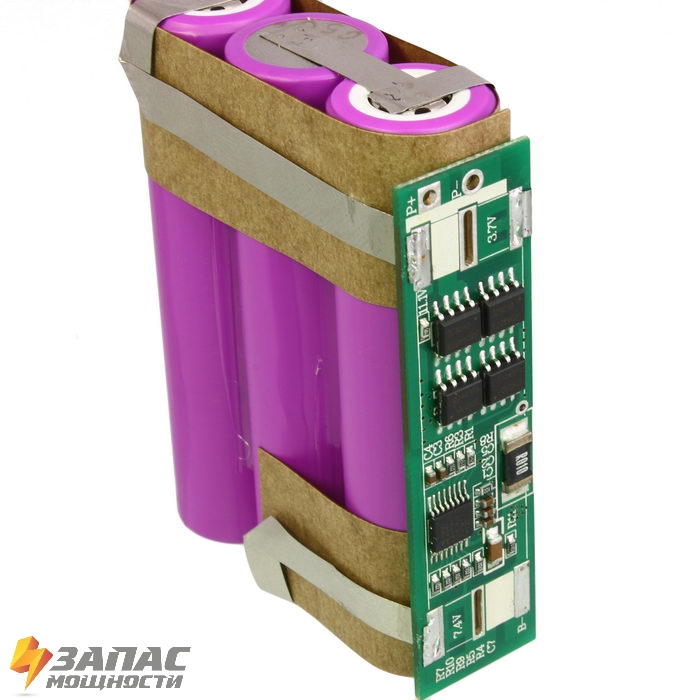

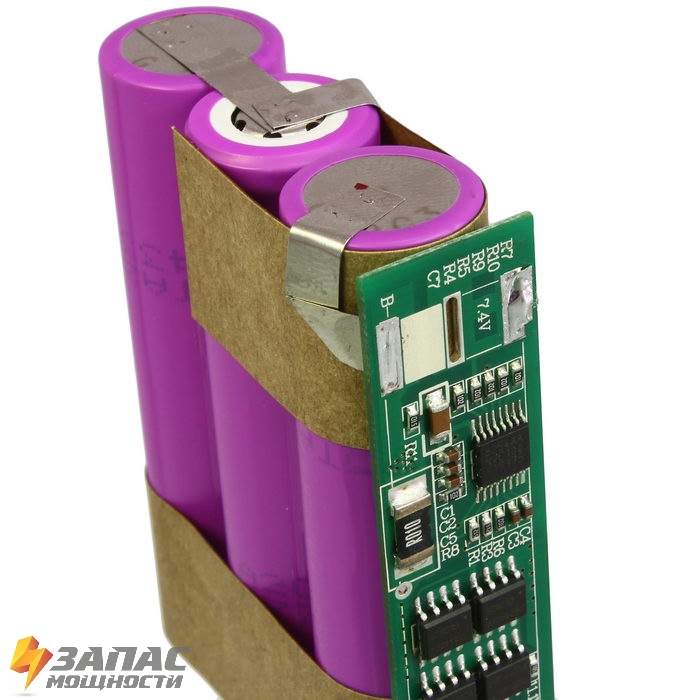

3. Устанавливаем PCM на батарею. Формируем все контакты используя только ленту. Это более надежно и компактнее. Подключать контакты контроллера надо в последовательности от "минимального" к "максимальному", т.е сначала "B-", затем +3,7В, 7,4В, и последним 11,1В

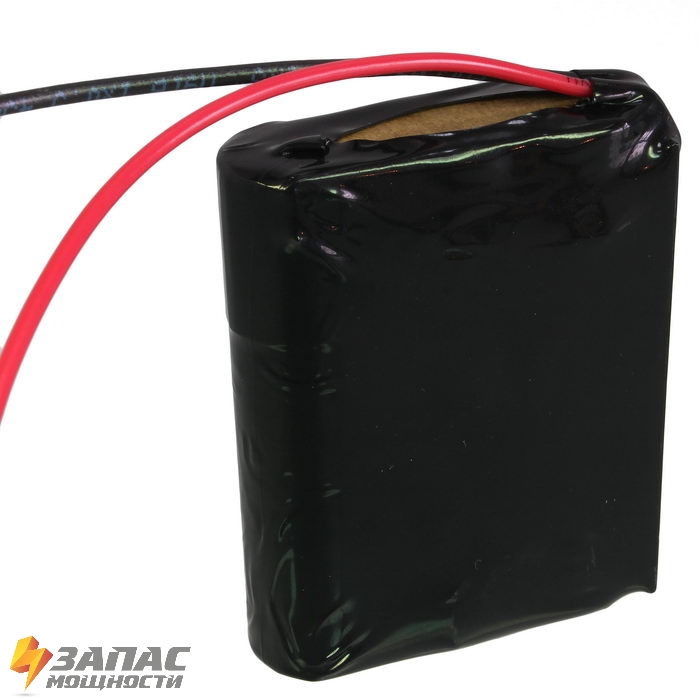

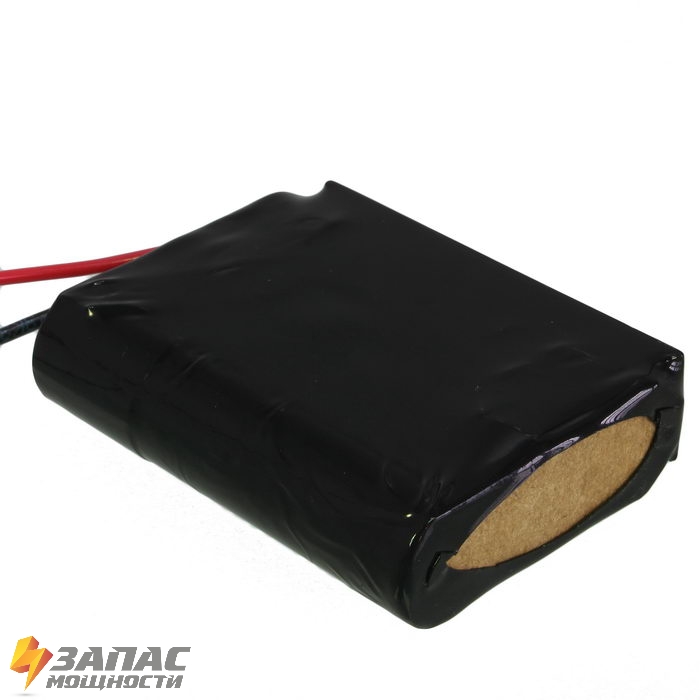

4. Выводы с контроллера делаем проводом ПУГВ 0,5мм. Длина выводов должна быть не более 2 см. Закрываем торцы батареи изоляционным картоном и упаковываем аккумуляторы в тонкую термоусадочную пленку.
На этом этапе у нас получилась защищенная батарея, которую можно использовать без опаски перезарядить или переразрядить. Но на выходах, пока, мы имеем нестабилизированное напряжение, которое будет меняться в процессе разряда от 12,6В до 9В.

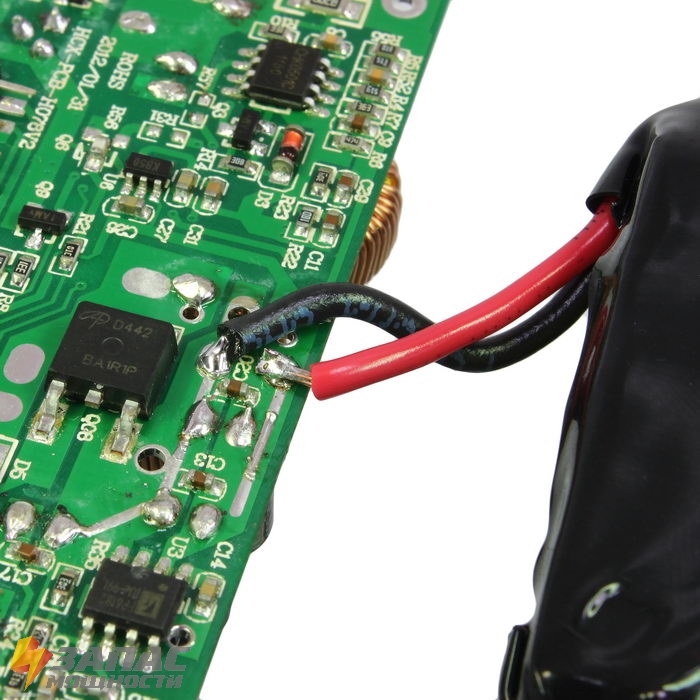

5. Подключаем батарею к плате стабилизатора согласно представленной ниже фотографии

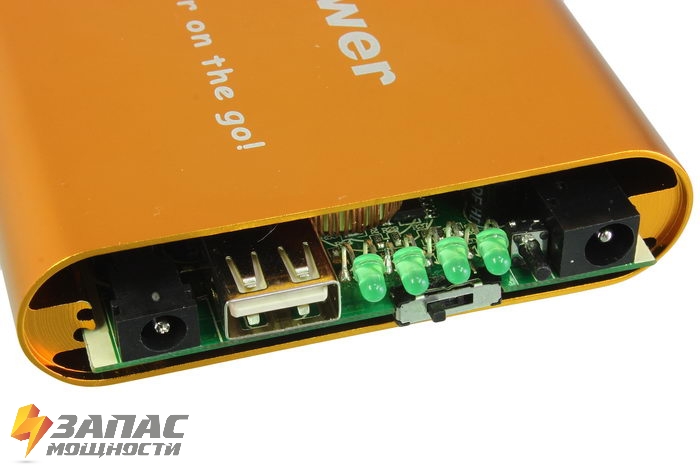

6. Устанавливаем батарею с припаянным стабилизатором в корпус. Начинаем установку с батареи, затем стабилизатор. Плата стабилизатора устанавливается в специальные пазы корпуса.
7. Закрываем торцы корпуса специальными заглушками, идущими в комплекте.

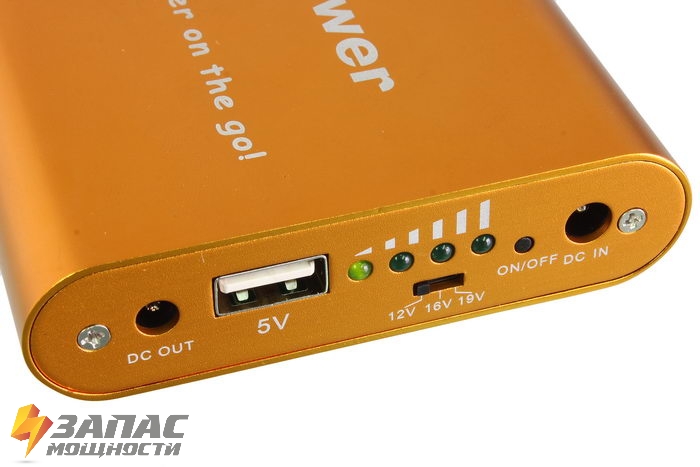

Все. Наш собственноручно изготовленный PowerBank готов. Проверяем работу, нажимая на единственную кнопочку, которая, при неподключенных разъемах, включает индикацию уровня заряда.
При использовании Power Bank HCX-H078 надо учитывать один нюанс: выход реализован при помощи розетки для штыревого разъема питания размером 4х1,7мм. Надо отметить, что такой типоразмер является малораспространенным и в свободной продаже его найти проблематично.
Именно поэтому мы прилагаем провод с припаянным штыревым разъемом в комплект к набору HCX-H078.
